自力式調節閥顧名思義，就是能自己給自己力來完成調節、控制的一種閥門，也正是因為這種特性，所以在閥門行業深受追捧和喜愛，應用非常廣泛，下面就隨著小編一起來看看自力式調節閥組成及分類吧！

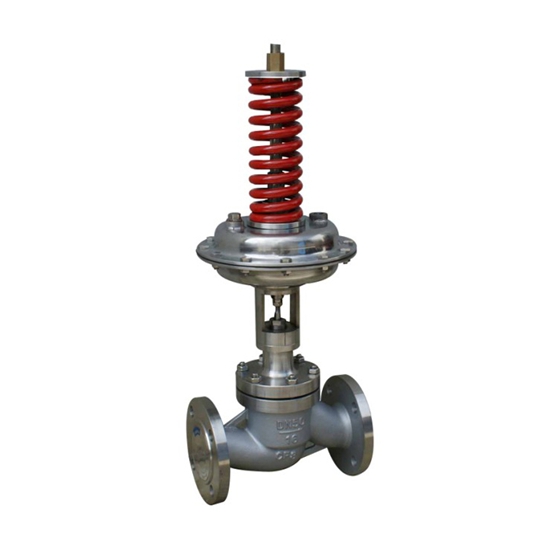

自力式調節閥是一種無需外來能源，依靠被測介質自身壓力或溫度或流量變化，按預先設定值，進行自動調節的控制裝置，是一種節能型儀表。它集控制、執行諸多功能于一身。自成一個獨立的儀表控制系統。集變送器、控制器及執行機構的功能于一體。不同于一般含義上的控制閥。

自力式調節閥有自力式壓力（微壓）調節閥、自力式（壓差）流量調節閥、自力式溫度調節閥等幾類。自力式壓力調節閥是其家族成員之一，由于它無需外來能源，產品結構簡單，使用方便，維護工作量少等優點，特別適用于城市供熱、供曖及沒有供電、供氣又需控制的場合。

自力式壓力調節閥的組成

自力式壓力調節閥是自成一體的壓力控制器閥門。一般來講，介質壓力隨著介質流量的變化而變化。當介質流量發生變化時，為保證壓力恒定，則需要自力式調節閥來控制。

自力式壓力調節閥由三大組成元素構成，分別為：

1.限流元素：閥門等；

2.測量元素：壓力表，閥膜，活塞等；

3.荷載元素：彈簧，重物，人力等。

自力式壓力調節閥的分類

1.按閥后、閥前控制分為：自力式閥后（減壓）控制閥、自力式閥前（泄壓）控制閥。

2.按是否帶指揮器分為：直接作用型和指揮器操作型自力式調節閥

a.直接作用型自力式調節閥

直接作用式調壓閥就是通過介質本身直接控制閥門，達到調壓的作用。直接作用式調壓閥有閥后取壓形式與閥前取壓形式。

閥后取壓，保持閥后的壓力在設定范圍內，達到閥后減壓的功效。

閥前取壓，保持閥前的壓力在設定范圍內，達到閥前泄壓的功效。

b.指揮器操作型自力式調節閥

指揮器操作型調節閥是通過兩個閥門之間的相互控制，來達到自動調壓的作用。

自力式壓力調節閥與控制閥的區別

這兩類產品的區別，主要在于控制閥既需要外界能源(如電源或氣源)做驅動能，又需要接受外來控制儀表信號才能改變閥內截流件相對位置，從而實現改變流體流量。而自力式壓力調節閥則既不需外來能源，又不需要接受外來控制儀表信號，僅靠被調介質的壓力信號，便可實現壓力調節。
